宝马X5设计师带你探索整车设计、研发过程!今天从宝马X5设计师的视角,带大家探索车企设计、研发流程。



Anders Th&#248;gersen
2011年本科毕业于Art CenterCollege of Design;
2011年5月实习于宝马加州设计中心;
2012年3月至今就职于宝马慕尼黑设计中心。



宝马的特别之处:项目的设计来自内部竞争。所有设计师都在几轮比赛中提出自己的设计方案、直到最后,整体设计才进入批量生产。

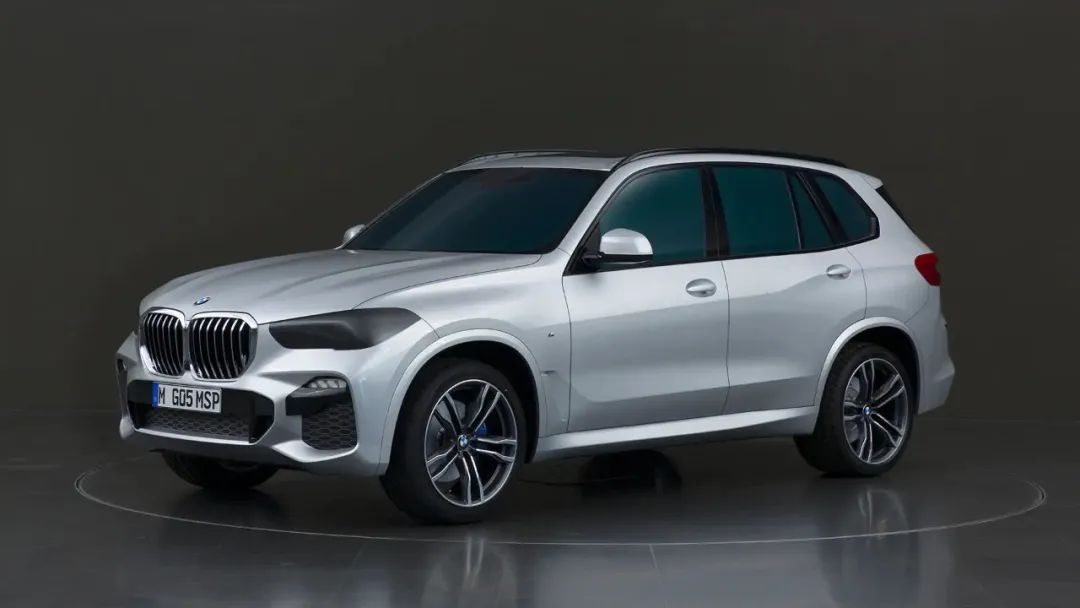

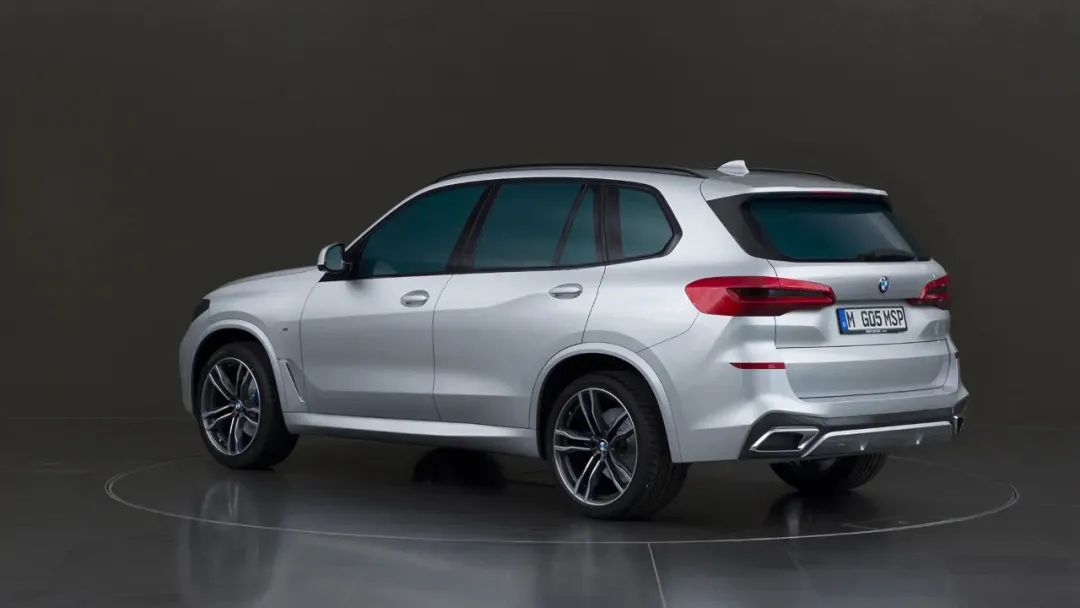

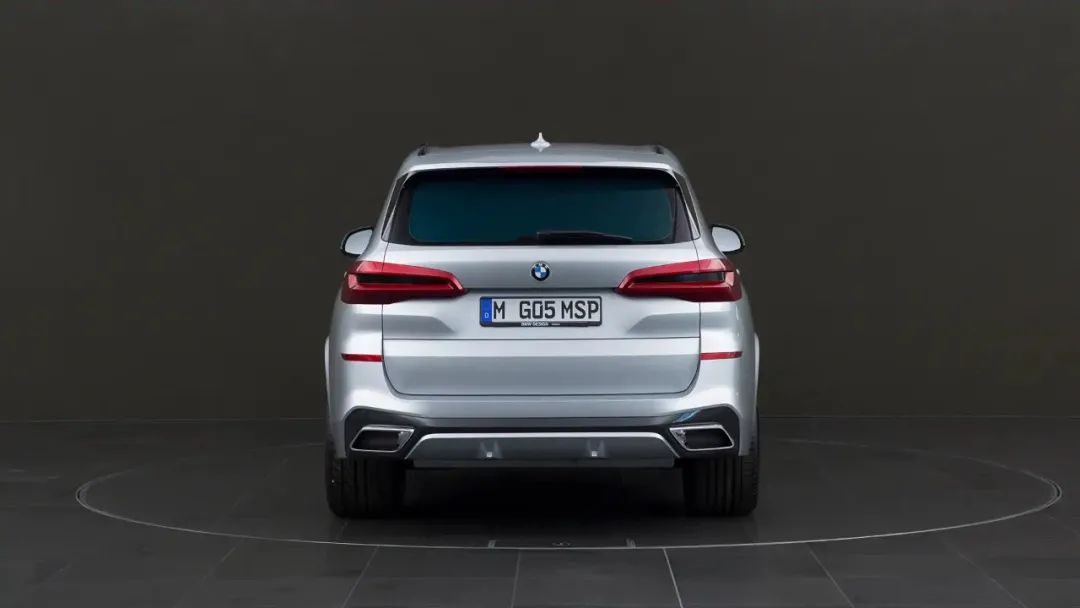

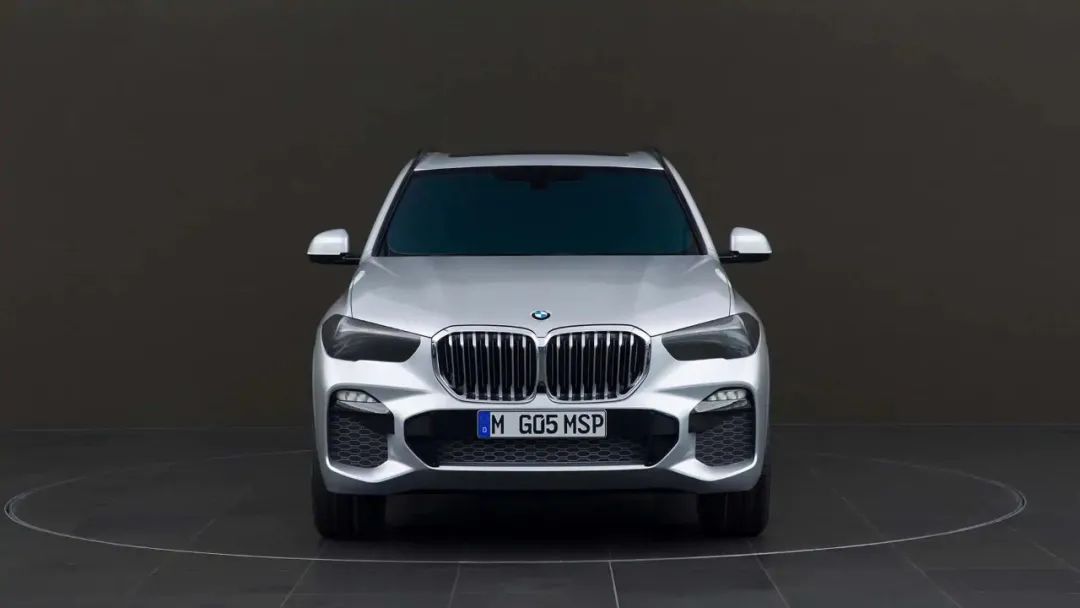

全新的BMW X5具有更少、更精确的线条、更大的肾形格栅和更豪华的内饰,全新的BMW X5具有许多新的设计元素。是谁塑造了未来的汽车?并且需要什么步骤呢?


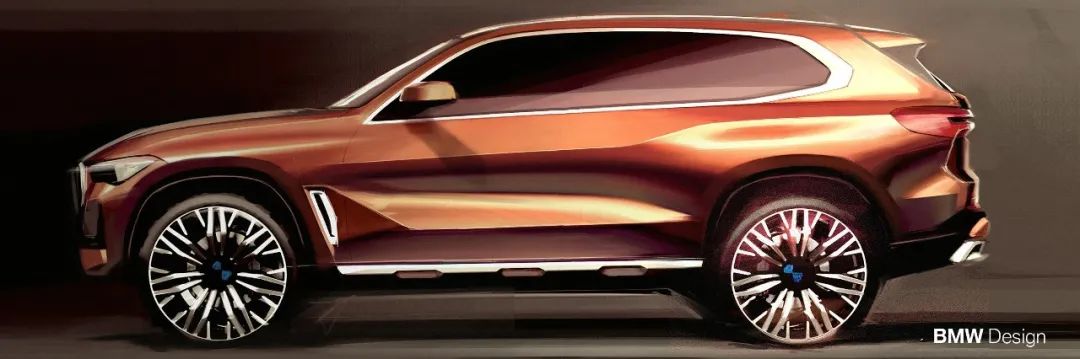

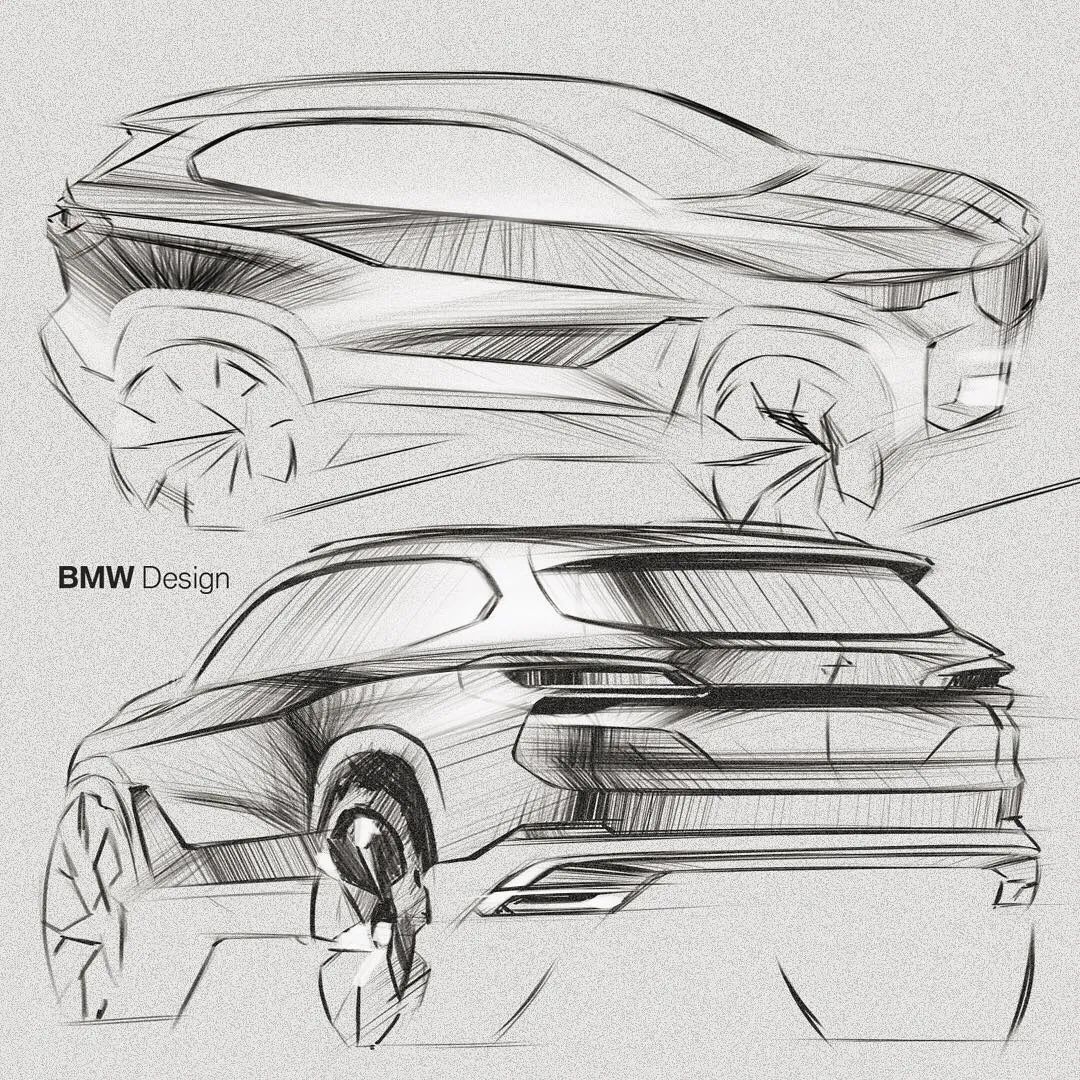

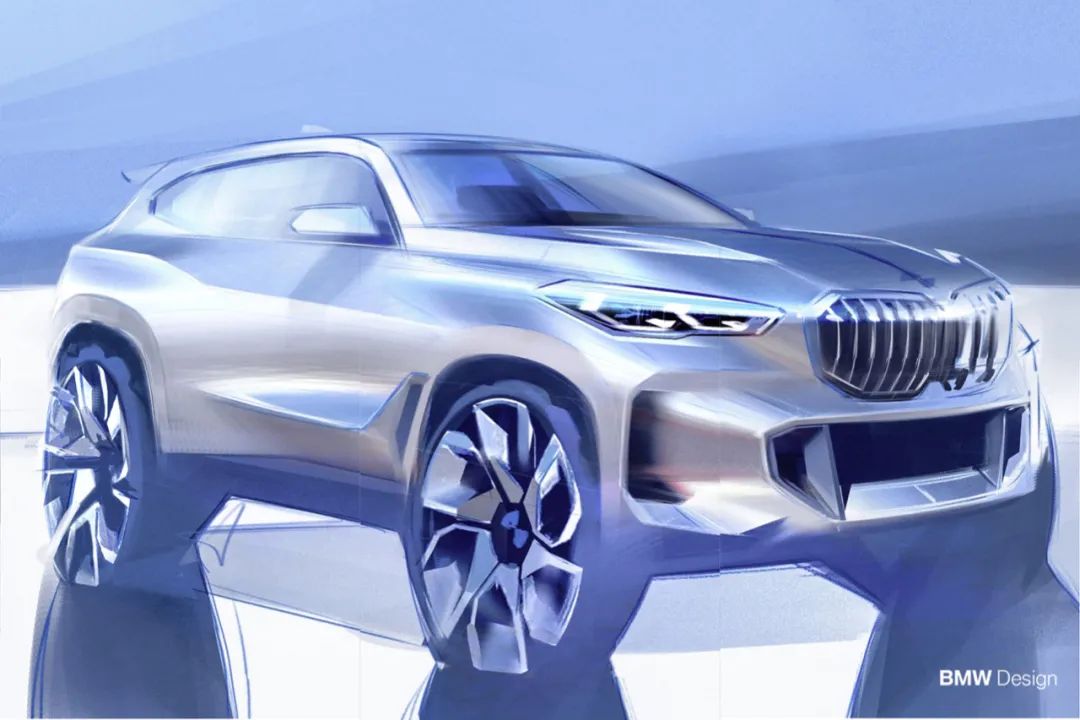

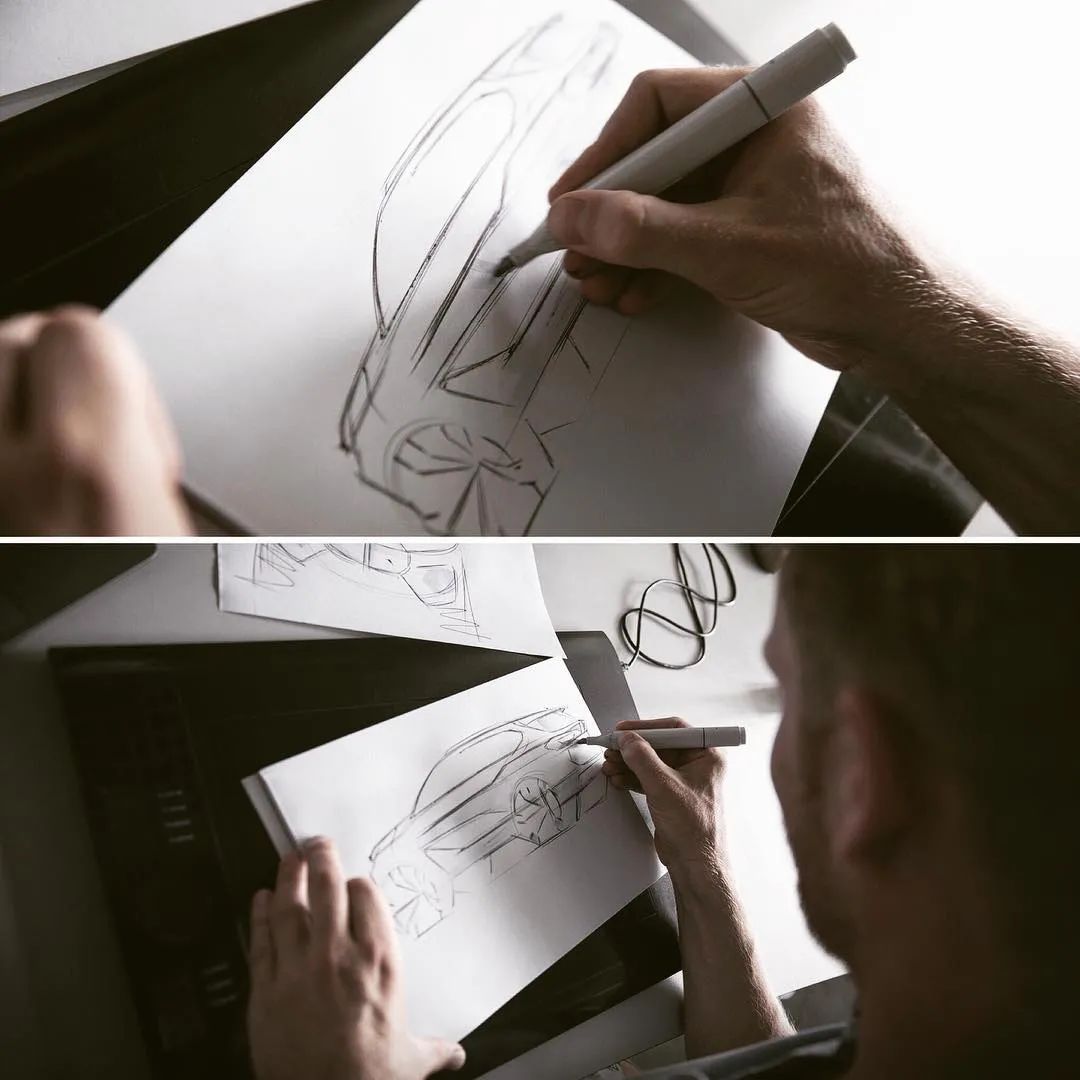

Anders Th&#248;gersen 绘制BMW X5 Sketch

整车设计过程需要花费数年时间,需要以下7个步骤:


1
展望未来,确定趋势

首先,要了解未来的车辆及其行驶环境。设计师必须提前了解未来世界将被视为现代和前沿的技术,以及那时宝马客户的需求可能会如何变化。



设计师从各种各样的资源中获得灵感,这些资源从世界各地的时尚和建筑到大自然。但是,他们也可以从宝马高级车队的绝密车辆项目和概念车中获得灵感。


2

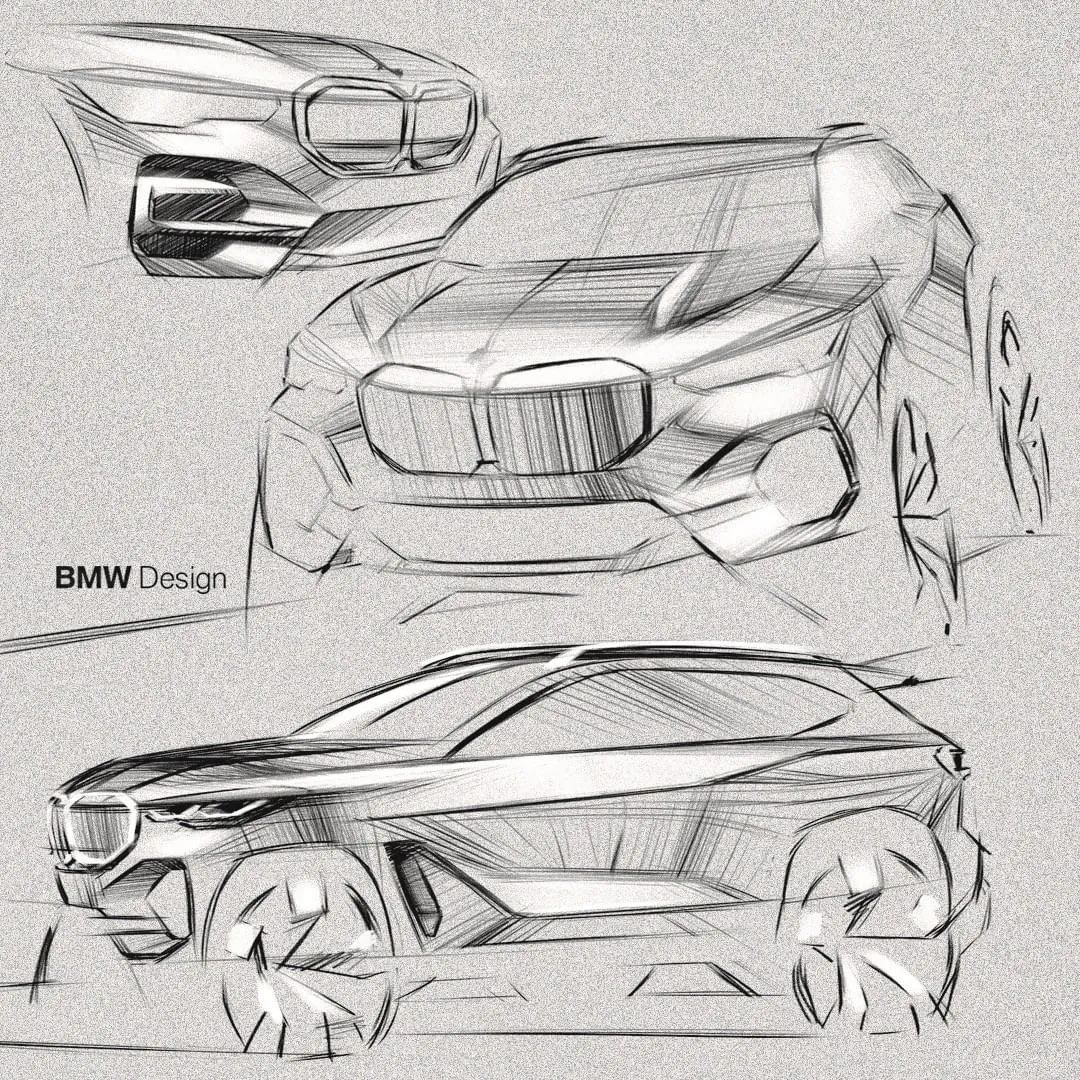

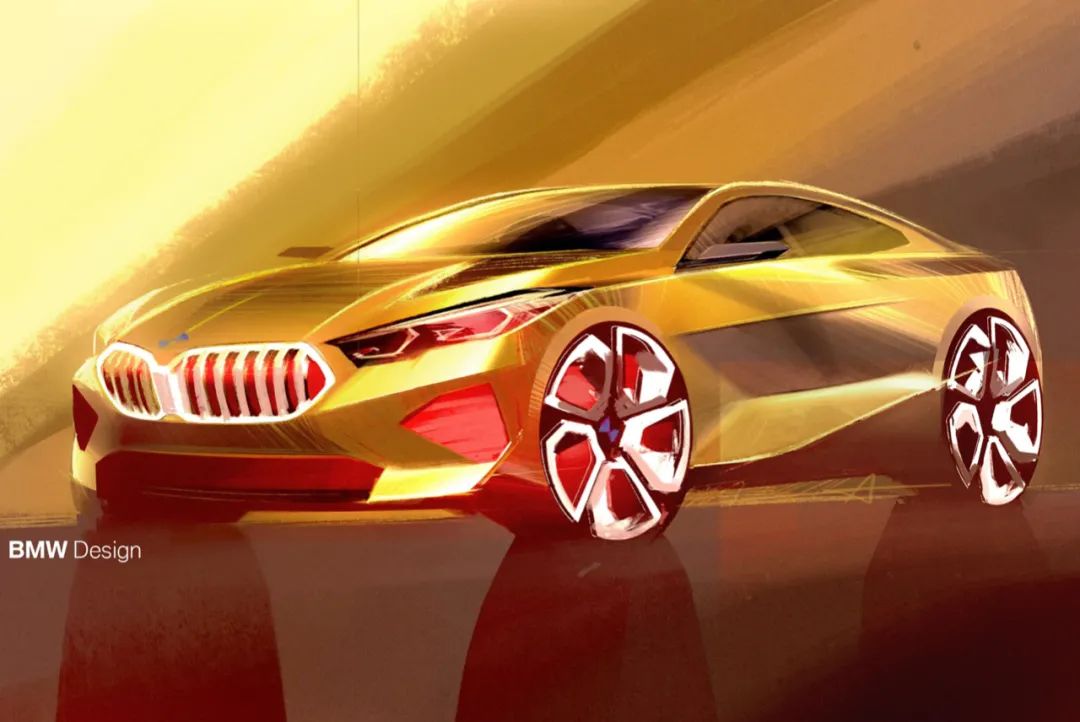

性格问题:手绘草图

“我与新车的第一接触点是一张白纸和一支铅笔,”宝马X5的外观设计师安德斯·索格森(AndersTh&#248;gersen)说。“在您的思想中,您具有要带到汽车上的某种精神和品格。这些最初的手绘草图并不能回答所有问题,但它们可以作为后续设计过程的抽象指南。”













3

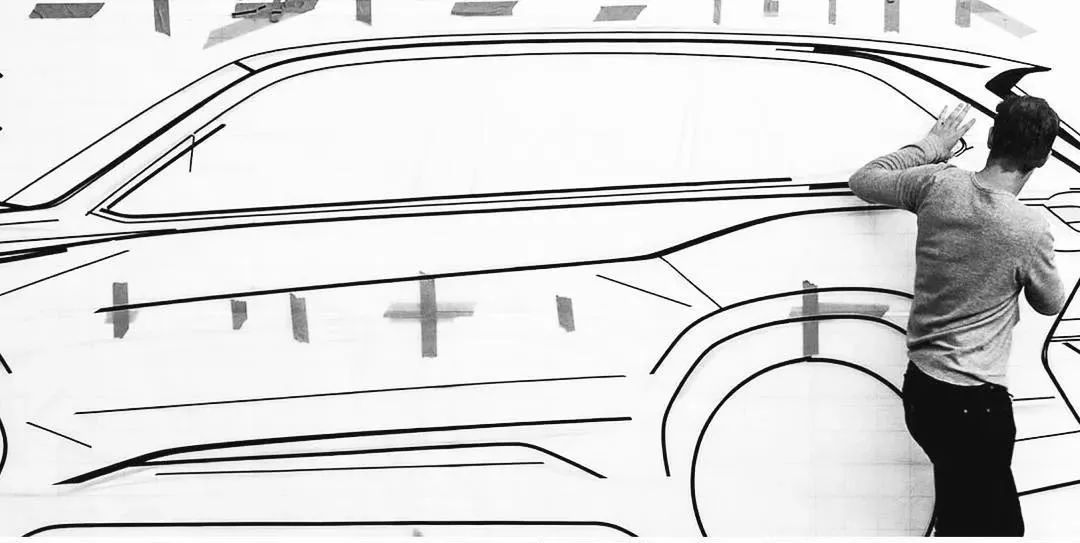

精度:胶带图

除了草图外,设计师还以1:1的比例在墙壁上绘制平面图,即所谓的胶带图。在这里,他们使用软胶带将车辆的比例粘贴到基本平面上。胶带图是具有所有技术和结构特征的未来车辆的一种地图。



外饰设计师AndersTh&#248;gersen解释说:“开始绘制胶带图时,您会立即清楚地看到汽车。” “草图中最初的想法和概念现在有了具体的含义。”
在胶带绘制中,不仅是线条,而且最重要的是,实际的体积可以用几条醒目的线条来识别。Th&#248;gersen说:“一旦完成了胶带图绘制,我就迫不及待地想要看到3D模型中的汽车设计。”因此,胶带图提供了后续步骤的模板。

4
虚拟专家:数字模型

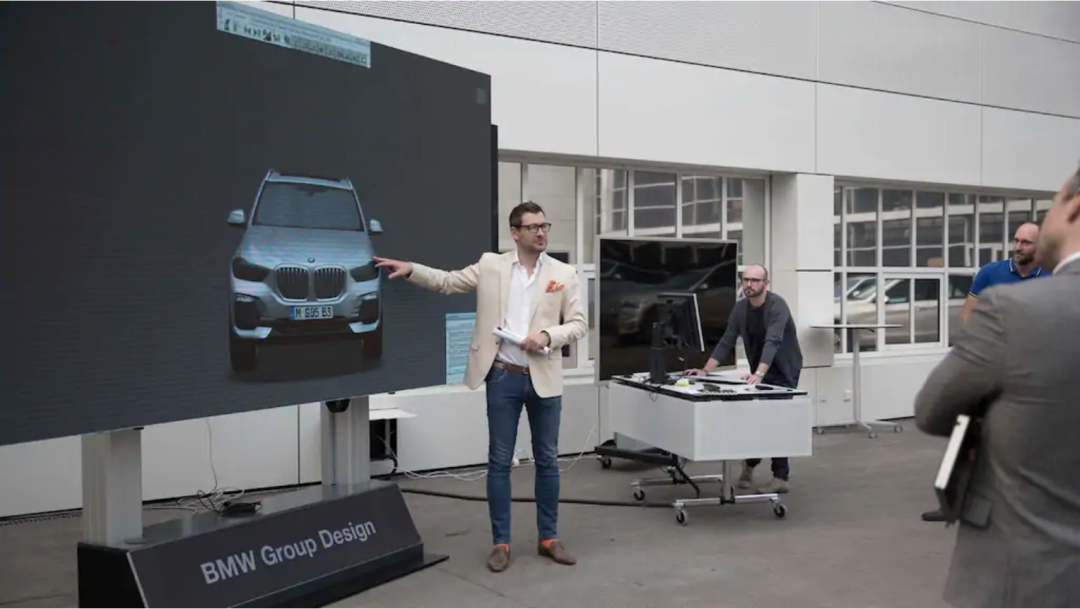

在这一阶段,最先进的数字技术将在设计过程中发挥作用。通过二维草图,CAS(计算机辅助样式)设计师可以创建虚拟的三维车辆,他们使用虚拟现实技术来呈现。



虚拟现实有助于部门之间的协作,设计人员和开发人员不再在空间上绑定到模型。取而代之的是,他们能够通过其VR设备查看模型。因此,设计过程变得更加高效,并且还提供了环境,因此可以在各种使用环境中展示新模型。


5
塑造:油泥模型

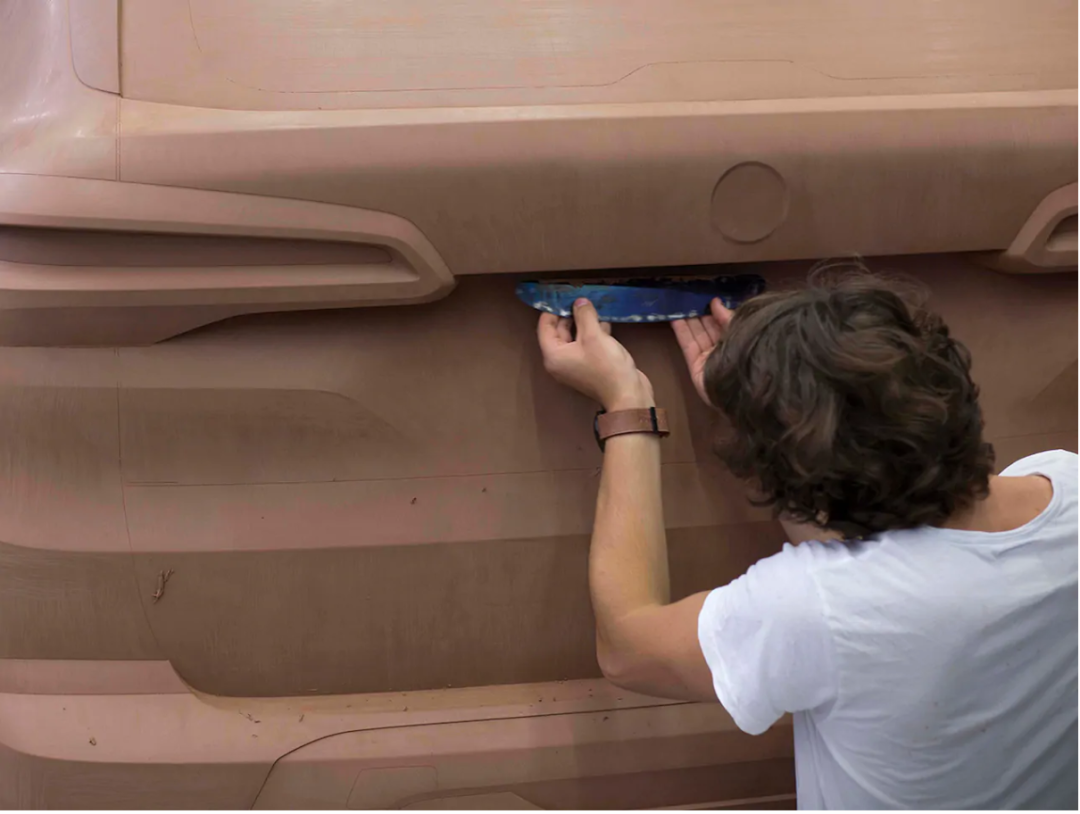

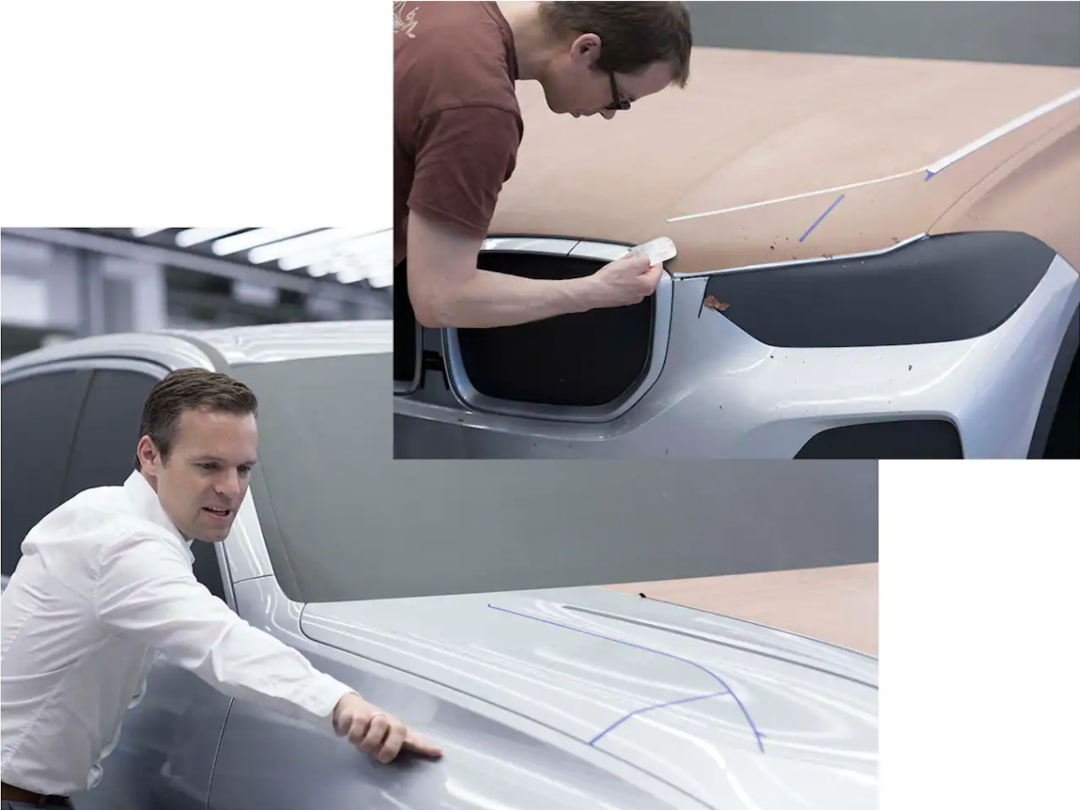

到目前为止,汽车的设计是二维的,但是现在找形过程变成了三维。成功完成项目竞选过程的设计师将有机会按1:1比例进行三维油泥模型设计。



“油泥模型对于完美加工表面、线条和细节至关重要,” AndersTh&#248;gersen说。“宝马的设计只能以三维形式和原始尺寸来实现。实际上将草图作为一个完整的实体摆在您面前时,这对我来说是一个激动人心的时刻,您可以四处走走。”




准备好油泥模型后,设计人员将其包裹在特殊的薄膜中,以模仿汽车油漆效果。这样就可以评估在不同光照条件下油泥模型的线条、形面和比例。
一个模型大约需要一个月才能达到理想的完美水平。然后进入决策过程的下一轮。车辆投入生产大约两年之前,宝马团队会从剩下的两个汽车设计方案中选出获胜者。









最终的油泥模型覆盖有特殊的箔,这样就可以看到光影效果。


6
内部视图:内饰设计

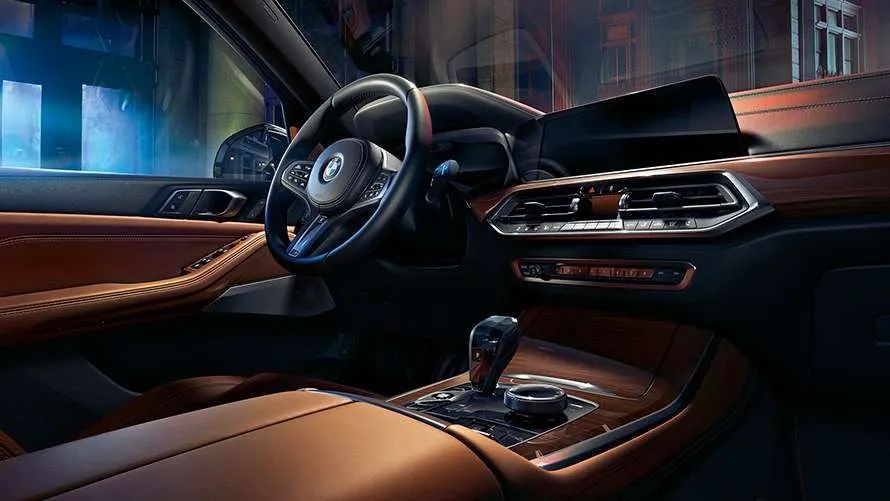

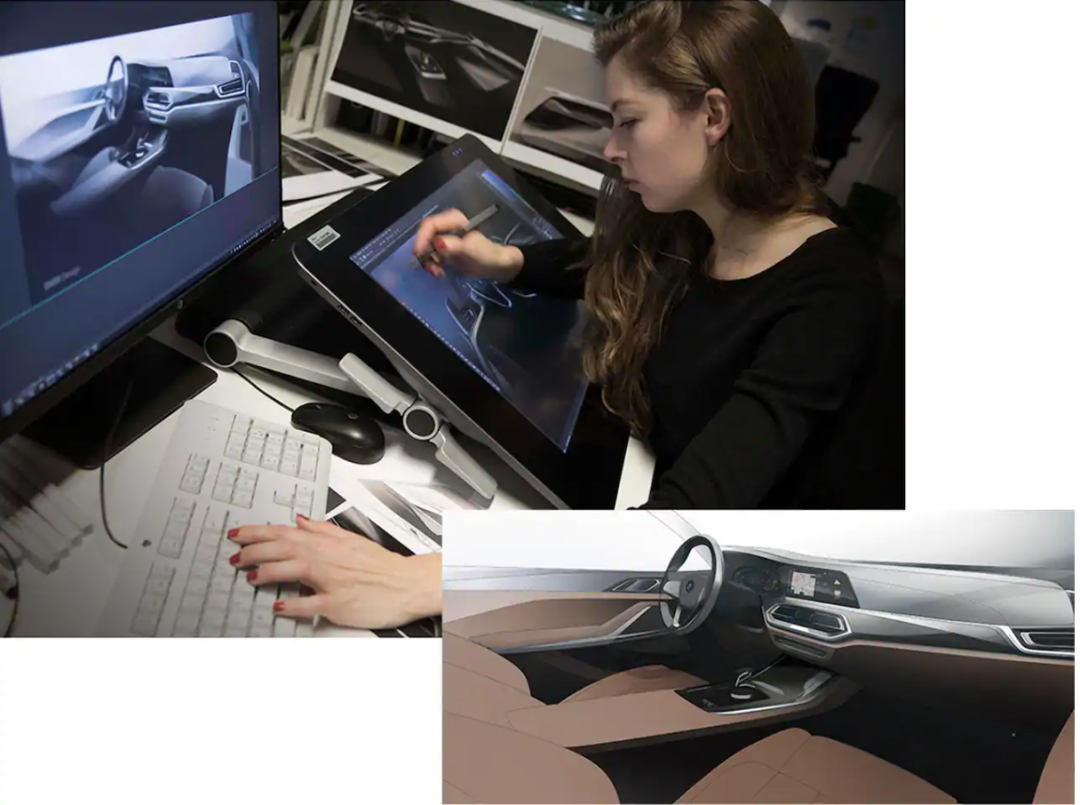

内饰设计师与外饰设计师同时进行草图、效果图绘制以及完善他们的模型,他们在此过程中也与油泥一起工作。在所谓的内饰空间中,它们还可以使整个内部空间焕发活力,从座椅和细节到表面和材料。

同样在此过程中,VR技术提供了支持。使您仿佛坐在虚拟汽车内部就可以环顾四周。
“我们的目标是为客户创造一种现代、诱人且实用的氛围,” BMW X5的内饰设计师EvaGünther解释说。“这应该是一种氛围,为客户提供驾驶乐趣以及工作或放松的可能性。”


7
完美主义:细节

宝马设计有一个专门的团队,负责详细的汽车设计以及颜色和材料。这些细节专家无论在车辆的外部还是内部,都可以将所有元素精巧到百分之一毫米。在此阶段,汽车设计师,工程师和生产技术人员之间的密切协调尤为重要。











通过上述宝马职业设计师解读整车的设计、研发流程,一定收获颇丰。

分享一些X5设计师Anders Th&#248;gersen的设计作品。

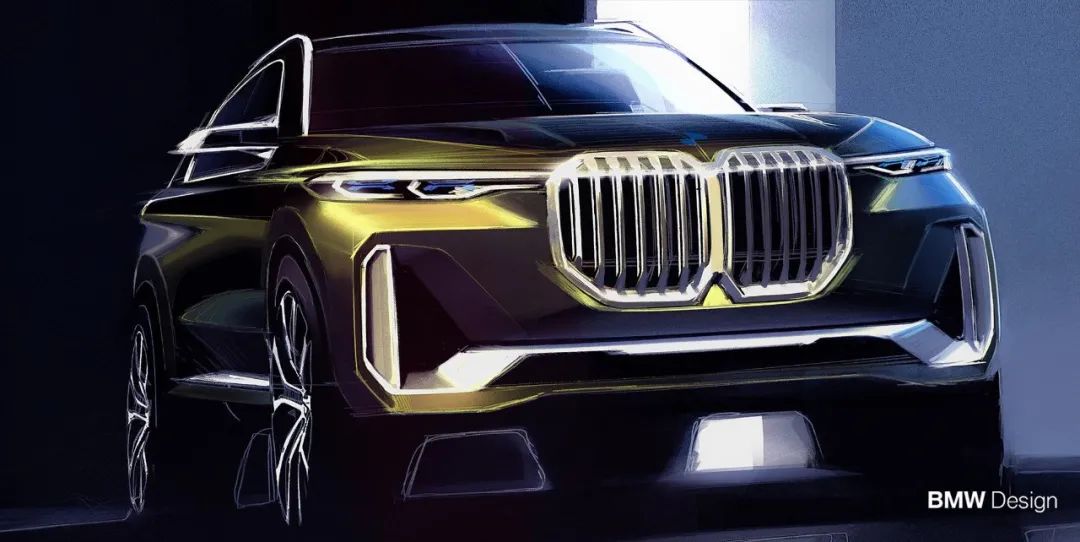

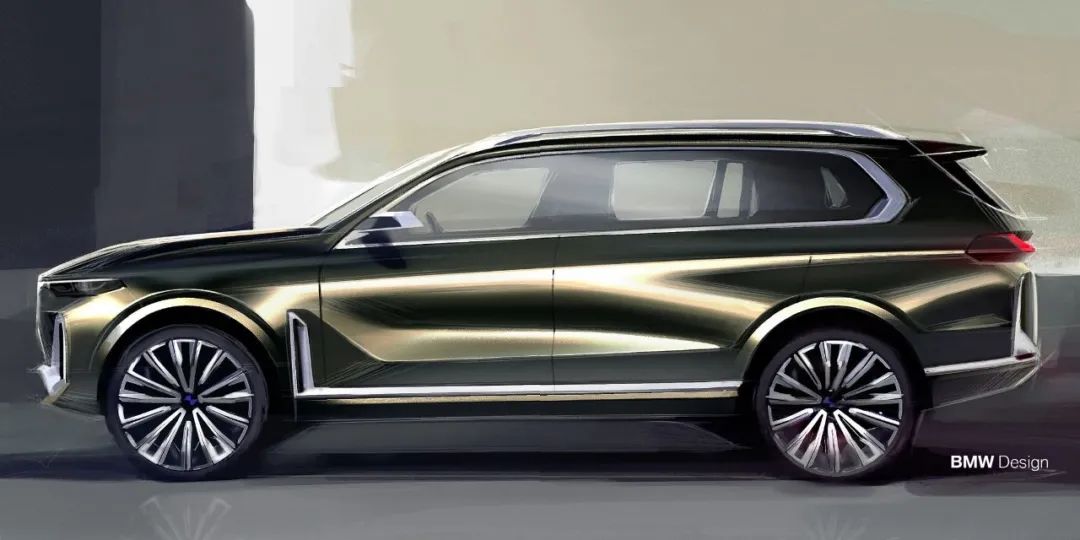

BMW X7 Concept





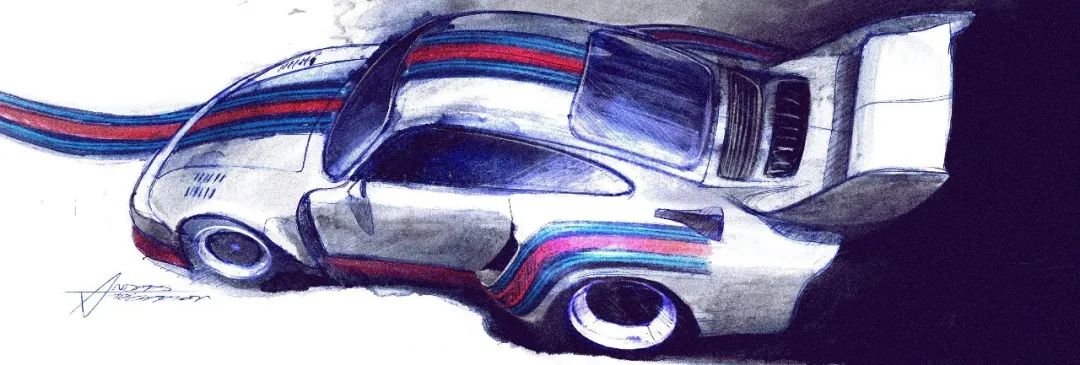

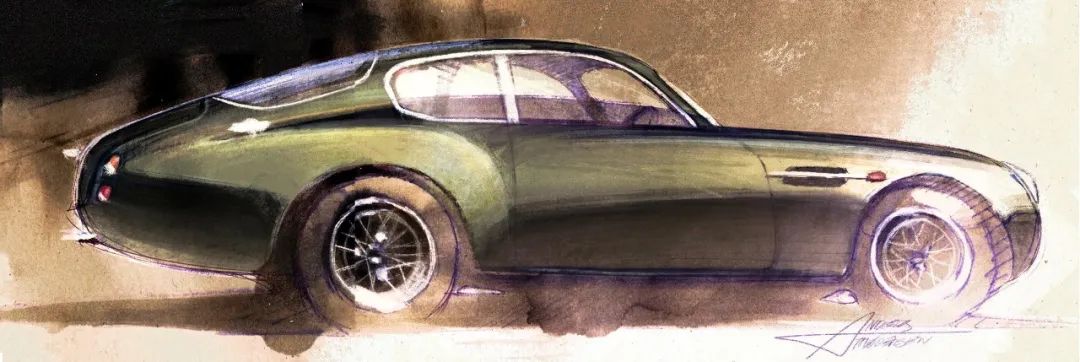

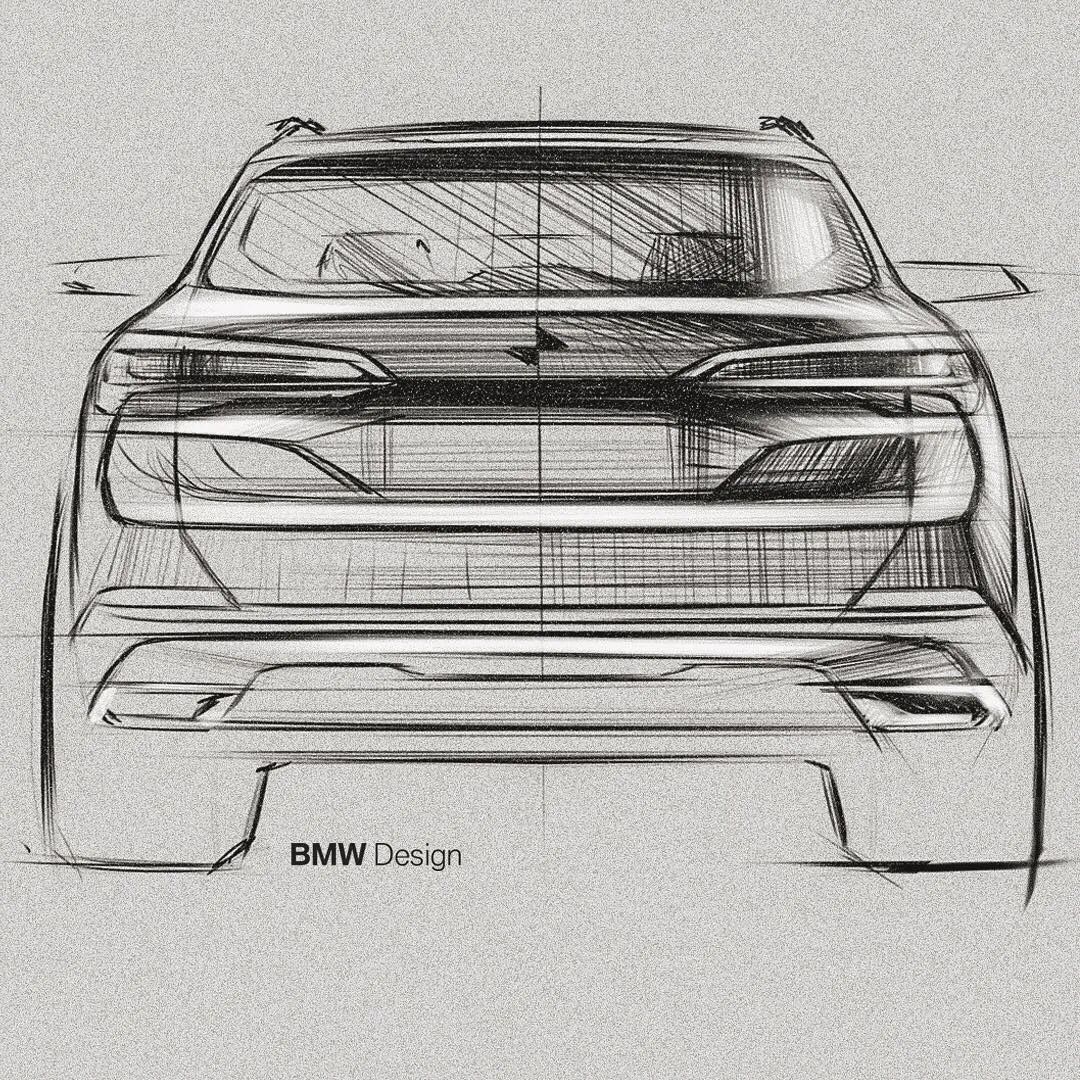

some design Sketchs









来源:CardesignPics
